Инструкция по монтажу картотек Практик A1-A0

Как собрать картотечный шкаф для чертежей Практик А1-А0

Инструкция по монтажу A1(0)-05/1 c A1(0)-05/3

Для монтажа необходимо извлечь все ящики из корпуса A1(0)-05/1 (картотека с крышей).

1. Полностью выдвинуть ящик

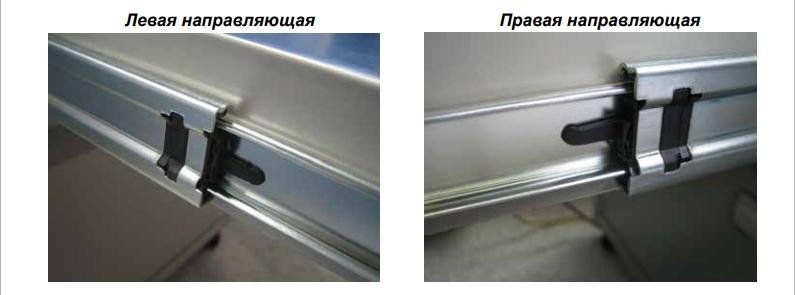

2. На стыке секций направляющих находятся стопорные язычки

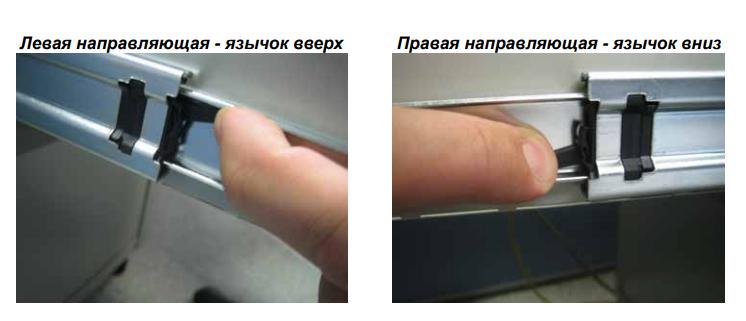

3. Для извлечения ящика

Нажать на стопорные язычки и вытянуть ящик «на себя».

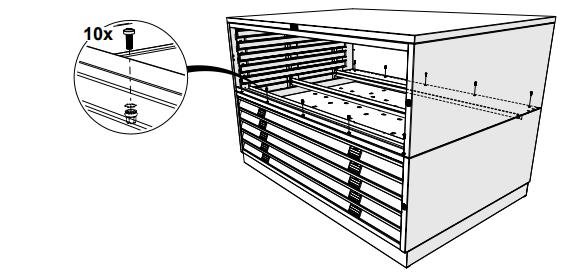

4. Установка картотеки

Установить картотеку А1(0)-05/1 на картотеку А1(0)-05/3.
Скрепить их между собой винтами М5х12: 4 винта по лицевой части, 4 винта по задней части.

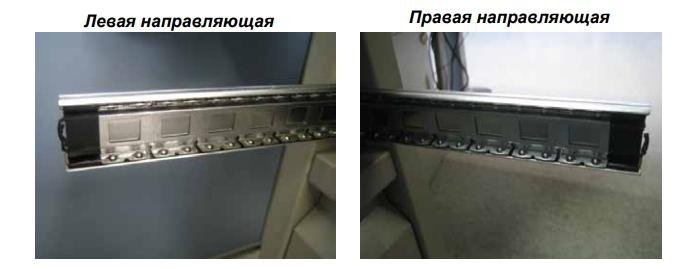

5. Подготовка направляющих

Перед установкой ящиков необходимо выдвинуть центральную часть направляющей и убедиться, что сепаратор с шариками придвинут до упора к краю направляющей.

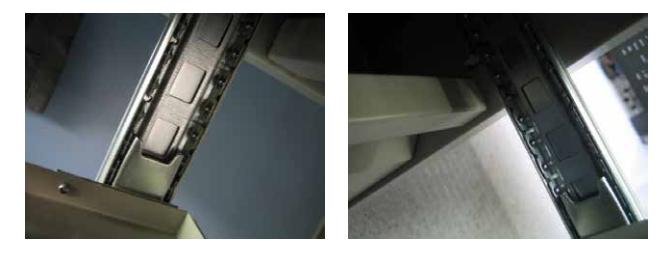

6. Установка ящика

Аккуратно завести концы направляющих, прикреплённых к ящику, в центральную часть направляющих, придерживая сепараторы рукой.
Убедиться, что ящик встал ровно, без перекосов.
Медленно задвинуть ящик до упора. Первое задвижение потребует приложения усилия.
После того как ящик задвинут до упора, лёгкость хода восстанавливается.
Если ящик выдвигается с трудом – проверьте правильность его установки, верную стыковку элементов направляющей, отсутствие перекосов.
