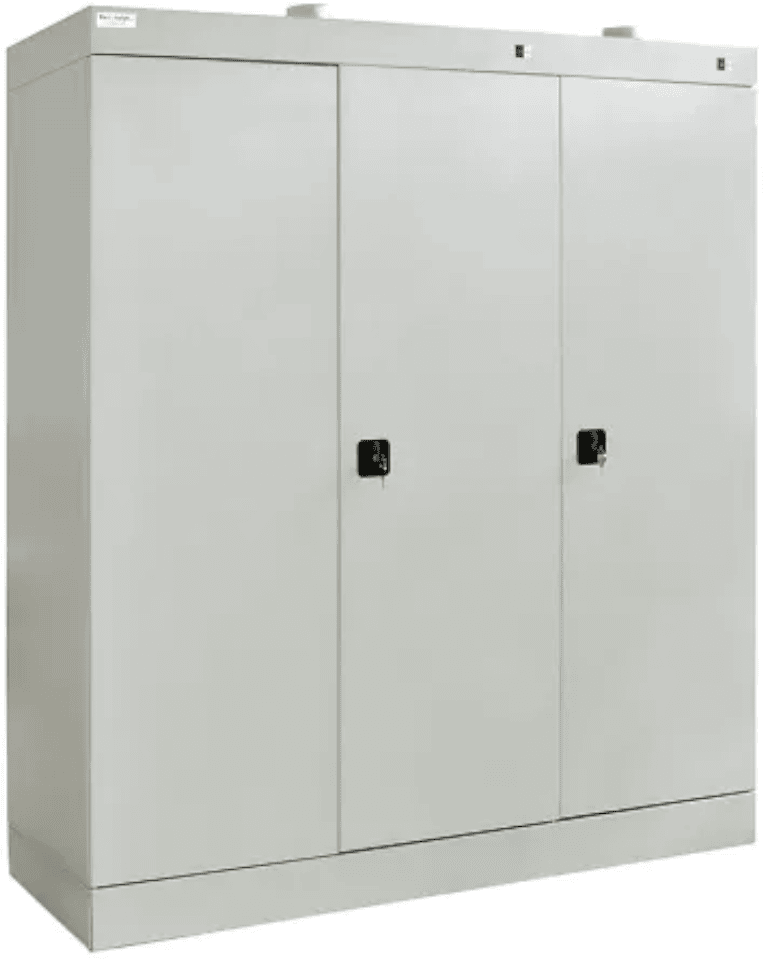

Шкаф сушильный ШС-8 Ш В на жидком теплоносителе

Шкаф сушильный ШС-8 Ш В на жидком теплоносителе предназначен для просушивания одежды, обуви и аксессуаров вместительностью до 12 комплектов.

Преимущества

• Минимальное потребление электроэнергии.
• Источник тепла – вода или этиленгликоль.
• Подключается к системе отопления.
• 2 скорости обдува.
• Бесшумный, в режиме естественной конвекции.

Технические характеристики

Под заказ

1. Покраска в любой цвет по каталогу RAL.

2. Изготовление с нестандартными габаритными параметрами и внутренним наполнением.

3. Изготовление шкафа без подключения к электричеству.

4. Изготовление в сборно-разборном виде (маркировка «ср»).

В целях безопасной транспортировки практикуется дополнительная упаковка в виде деревянной обрешетки.

Модель Шкафа сушильного ШС-8 Ш В предназначена для просушивания одежды и обуви посредством использования тепла, снимаемого с теплообменника, работающего на жидком теплоносителе. Широкое распространение водяных систем отопления зданий способствует удобству применения сушильного оборудования, работающего на жидкостных теплообменниках. Другим очевидным преимуществом водяных сушилок является возможность их использования в местах с ограниченными электрическими мощностями. В режиме естественной конвекции сушильный шкаф на воде может работать вообще не потребляя электроэнергии, а, следовательно, полностью бесшумный. В режимах же принудительной вентиляции электрическая мощность расходуется только на вращение электродвигателя вентилятора, что в разы меньше потребляемой энергии аналогичных электрических сушильных шкафов.

Принцип работы

Поток теплого воздуха, создаваемый в сушильном шкафу от водяного теплообменника, циркулирует внутри объема сушильного шкафа, тем самым обеспечивает эффективный процесс просушивания одежды и обуви за минимальное время и с минимальными энергозатратами. Сушильный шкаф не сжигает кислород, безвреден для здоровья и рекомендован к использованию во внутренних бытовых помещениях различного назначения:

• в детских учреждениях
• на производственных предприятиях
• в спортивных учреждениях и на горнолыжных курортах
• в пожарных частях
• рыболовецких, морских и речных судах
• строительных городках
• туристических базах отдыха.

Состав и материалы

Модель шкафа ШС-8 Ш В отличается повышенной жесткостью конструкции, а также лучшей износостойкостью подвижных элементов. Эти свойства достигнуты за счет особой схемы расположения рёбер жесткости, а также применения более качественных материалов. Материал изделия: сталь 0,8-1,0 мм с порошковой покраской. Цвет изделия: RAL 7035 шагрень.

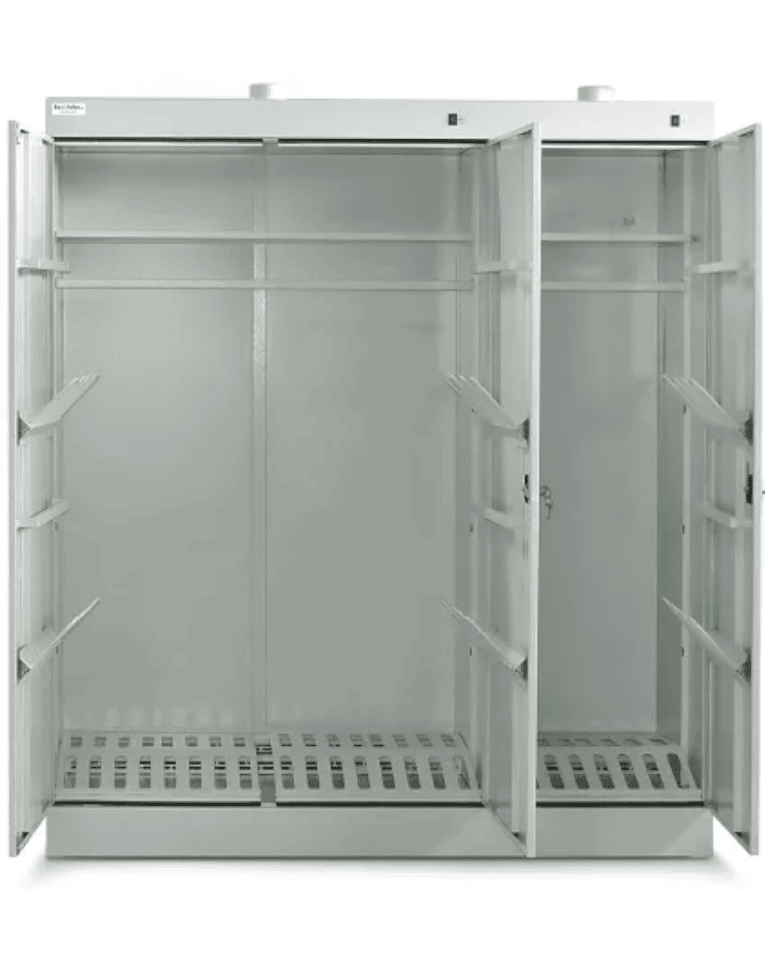

Конструкция шкафа представляет собой металлический каркас с расположенными внутри теплообменным агрегатом и вентилятором обдува.

Шкафы сушильные серии ШС-8В представлены моделями двухсекционных шкафов, с двумя независимыми секциями, каждая из которых имеет свой пульт управления и блок с теплообменником и электровентилятором.

Изделие производится в Санкт-Петербурге. При изготовлении используются только качественные материалы отечественных и зарубежных поставщиков.

Монтаж и эксплуатация

Сушильный шкаф состоит из корпуса с расположенным в нем теплообменником, электровентилятором и регулятором скорости с двумя ступенями интенсивности обдува.

Режимы работы

• РЕЖИМ ПРОДУВКИ – сушка за счёт нагнетания воздуха электровентилятором с последовательным переключением двух скоростей, теплоноситель в теплообменник не подается;
• РЕЖИМ НАГРЕВАНИЯ – сушка за счет естественной конвекции воздуха, электровентилятор отключен, а теплоноситель в теплообменник подается;
• ПОЛНЫЙ РЕЖИМ – режим продувки и нагревания, теплоноситель в теплообменник подается, нагнетание воздуха электровентилятором с последовательным переключением двух скоростей.

Шкаф ШС-8 Ш В подключается к имеющейся системе отопления, параметры теплоносителя при этом не должны превышать 90°С–115°С при давлении 1,0 Мпа. Для подвода прямой и обратной воды в корпусе шкафа предусмотрены от 6 технологических отверстия с разных сторон, для возможности выбора более удобного способа подключения. Теплообменник подключается посредством гибкой подводки с резьбовым соединением (внутренняя резьба ½). Теплообменник может быть подключен по обычной схеме подключения отопительного прибора (радиатора или конвектора), используемой в данном конкретном здание.

Вытяжка влажного воздуха при использовании сушильного шкафа может производиться двумя способами:

• Подсоединение вытяжного канала диаметром 100 мм, расположенном на верхней крышке шкафа каждой секции, при помощи гофротрубы (в комплект поставки не входит) к вытяжной вентиляции помещения.
• Без подсоединения вытяжного канала к вытяжной вентиляции помещения. В этом случае будет наблюдаться повышенная влажность в комнате и необходимо дополнительное проветривание.

Для обеспечения работы принудительной вентиляции шкаф следует подключить к однофазной электросети 220В посредством кабеля с вилкой.

Управление

Шкаф оснащен двухступенчатым регулятором скорости вращения вентилятора. Выбор скорости работы вентилятором осуществляется при помощи кнопки на верхней лицевой панели шкафа, индивидуально для каждой секции.

После выключения электродвигателя шкафа, осушаемые предметы рекомендуется оставлять внутри для полного высыхания в процессе естественной конвекции, создаваемой теплообменником.
